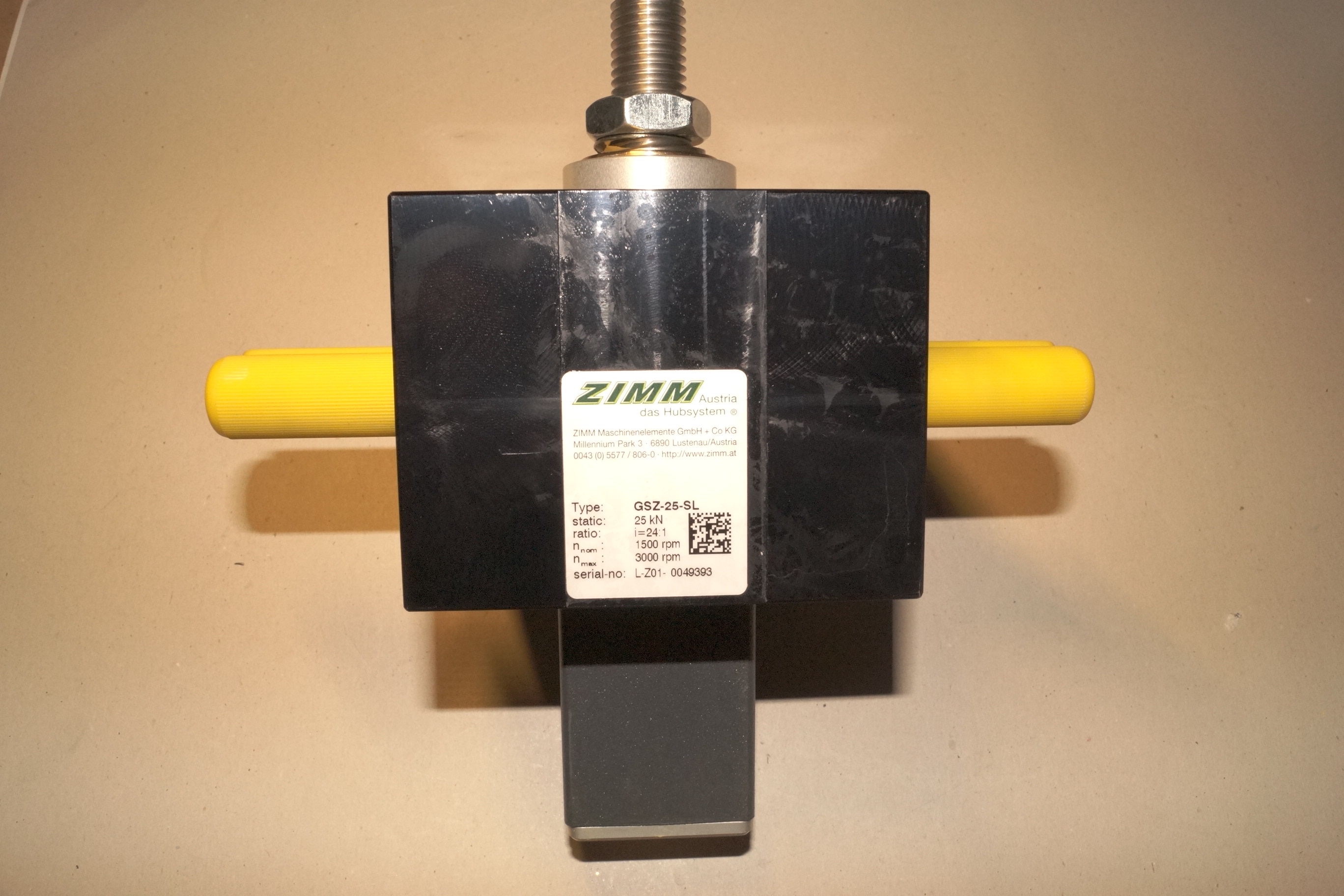

Spindelhubgetriebe GSZ-25-SL komplett

Die AUSLEGUNGSGRUNDLAGE des nachstehenden ZIMM Spindelhubgetriebes sind Ihre folgenden, uns bekannten Anforderungsparameter: Max. Hubbelastung: keine Angaben des Kunden Max. Hub: keine Angaben des Kunden Einbaulage: vertikal, Spindel nach oben Einschaltdauer: keine Angaben des Kunden Hubgeschwindigkeit: 0,25 mm pro Antriebswellenumdrehung Umgebungstemperatur: 20°C Umgebungsbedingungen: ruhig, trocken, Lebensdauerberechung: keine Projektbezogene Annahmen: geführte Hubbewegung, keine Seitenkräfte ################################################# Wir bitten Sie, diese Daten nochmals zu prüfen und uns zu informieren, wenn Änderungen erforderlich sind: ZIMM Spindelhubgetriebe für stehende Spindel: GSZ-25-SL-TR, max. 25kN statisch, i= 24:1, für Spindel TR 30x 6 Gehäuse: Aluminium, eloxiert, schwarz, Dichtungen: NBR Schmierung: Standardfett (auch für Lebensmittelindustrie geeignet) Optileb GR UF 00 mit Schmiernippel an Gehäuse, Seite C Trapezgewindespindel für Hubgetriebe mit stehender Spindel: GSZ-25-S-TR, TR 30x 6, aus Stahl, Steigungsgenauigkeit 0,2 mm / 300 mm Gesamtspindellänge = 200 mm, Endenbearbeitung 1 (spindelseitig): M 20 x 2,5 / 38 mm Endenbearbeitung 2 (SRO-seitig): für AS/VS Schmierung: Standardfett - Tribol GR 4020/460-2 PD inkl. Kontermutter inkl. Verdrehsicherung (GSZ-25-VS) Schutzrohr: GSZ-25-SRO, 50x50 / 2 mm, Stahl, pulverbeschichtet, schwarz matt (eisenglimmer) Länge ab Getriebekante = 78 mm (mit Deckel), Rohrlänge = 73 mm, Sicherheit gegen Blockfahren: 10 mm (getriebeseitig) / 10 mm (Rohrende)
