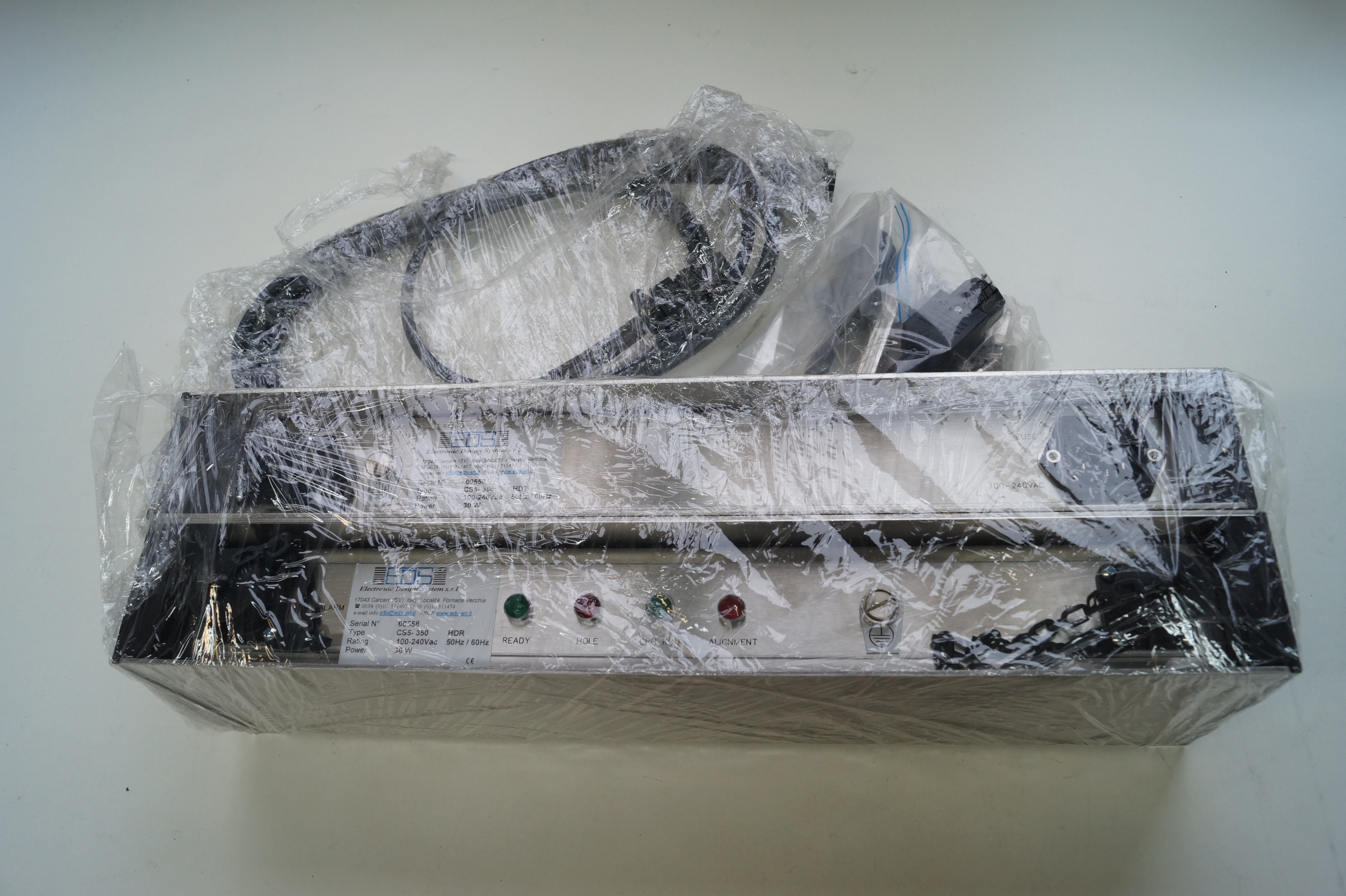

Komplettes System HDT TX + HDR RX für CS5-350

<h4 class="ts-sec">Das System besteht aus zwei Teilen</h4>
<table class="ts-techdata"><tbody>
<tr><th>Hinweis</th><td>100W @ 220V, 50 HZ</td></tr>
<tr><th>Lichtquelle</th><td>LED-Technik</td></tr>
<tr><th>Minimale Lochgröße</th><td>5 mm bei 1200 m/sec</td></tr>
<tr><th>Erkennungsreaktion</th><td>5 msec</td></tr>
<tr><th>Abstand zwischen TX &amp; RX</th><td>bis zu 2 Meter (max. 3 m)</td></tr>
<tr><th>Optische Ausrichtung</th><td>Über Monitor-LED</td></tr>
<tr><th>Erkennung der Breite</th><td>350 mm</td></tr>
<tr><th>Immunität gegen Umgebungslicht</th><td>Frequenzmodulation</td></tr>
<tr><th>Ausgang über Relais Max</th><td>250 Vac 5 A</td></tr>
<tr><th>Ausgang über Optokoppler Max</th><td>70 V, 50 mA</td></tr>
<tr><th>Länge des Signalausgangs</th><td>Einstellbar. (40 bis 200ms)</td></tr>
<tr><th>Abmessungen (BxHxT)</th><td>395 x 65 x 104 mm</td></tr>
<tr><th>Umgebungstemperatur</th><td>Von -5 bis + 55 °C</td></tr>
<tr><th>Gewicht</th><td>Ca. 7500 g</td></tr>
<tr><th>Schutzart</th><td>IP 54</td></tr>
<tr><th>Versorgung</th><td>Einphasig</td></tr>
</tbody></table>
<h4 class="ts-sec">STROMVERSORGUNG</h4>
<table class="ts-techdata"><tbody>
<tr><th>Sender (HDT)</th><td>100-240V.a.c 50/60Hz 40VA</td></tr>
<tr><th>Empfänger (HDR)</th><td>interne Versorgung durch den Sender</td></tr>
</tbody></table>
<h4 class="ts-sec">Relais</h4>
<table class="ts-techdata"><tbody>
<tr><th>Kontakt N.A.</th><td>Pin A ; Pin B (CN2)</td></tr>
<tr><th>Kontakt N.C.</th><td>Pin A ; Pin C (CN2)</td></tr>
</tbody></table>
<h4 class="ts-sec">Optokoppler</h4>
<table class="ts-techdata"><tbody>
<tr><th>Kontakt N.C.</th><td>Pin D ; Pin E (CN2) (Offen, wenn das Loch vorhanden ist)</td></tr>
<tr><th>Ausgangsstecker</th><td>CN2 Stecker DDK (Typ DMS3102A14S-5S)</td></tr>
<tr><th>Hinweis</th><td>Das Signal ist eine Echtzeitüberwachung, wenn das Loch auf der Inspektionslinie passiert.</td></tr>
<tr><th>Led-Loch-Alarm</th><td>Leuchtet bei Vorhandensein des Lochs</td></tr>
<tr><th>Led Lauf</th><td>Überwachung der Arbeit des CPU-Systems</td></tr>
<tr><th>Led-Ausrichtung</th><td>Zum Ausrichten verwenden</td></tr>
</tbody></table>
