Getriebe: Z-5-SN-TR
Spindel: TR 18x 4
Hub: 236 mm

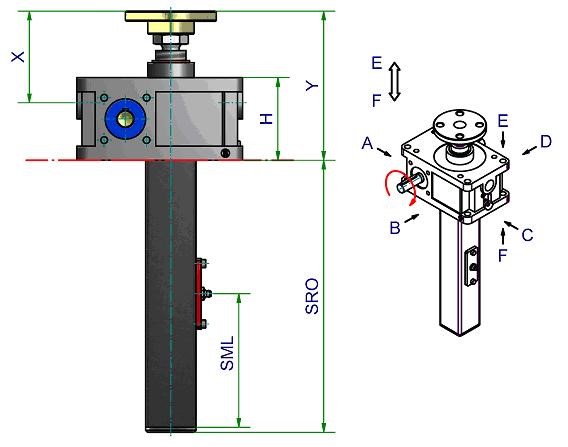

Abmessungen:
Y = 114 mm (eingefahren) / 350 mm (ausgefahren)
X = 70 mm (eingefahren) / 306 mm (ausgefahren)
H = 62 mm
SRO = 302 mm (Rohrlänge: 297 mm)
SML = 148,5 mm (Pos. C)
Spindellänge = 390 mm
Drehrichtung/Spindelbewegung:
Bei der angegebenen Drehrichtung (im Uhrzeigersinn auf Seite B) bewegt sich die Spindel in Richtung F.
